のこです。
いろはの最後です。
さいころを作りながら、テクスチャとUVについてやっていくよ。

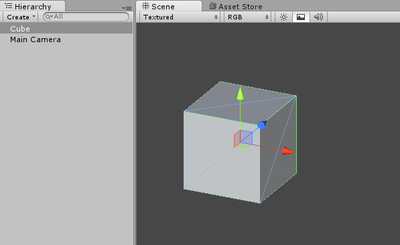

GameObject→CreateOther→Cube
まずは、さいころのベース。

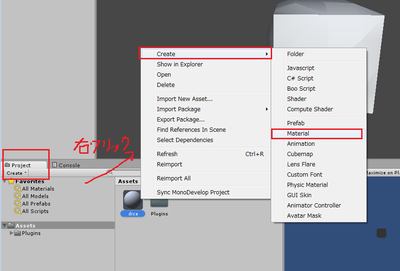

マテリアルを作成。
作り方は、Project画面で右クリック→Create→Material。
テクスチャを張るために必須だよ。

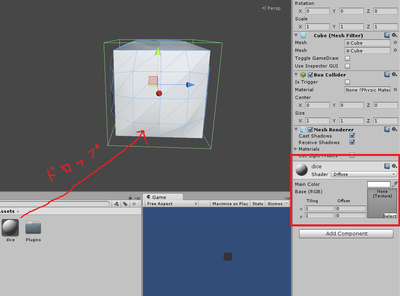

サイコロのコンポーネントに追加。
さっき作ったマテリアルを四角にドロップ。
サイコロをクリックすると、ちゃんと追加されたのがわかるよ。
あらかじめマテリアルのMainColorを変えておけば
追加されたのがわかりやすいかも。

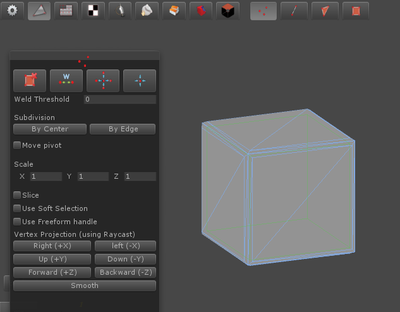

がんばってサイコロの形を整えて・・
ただの四角じゃない、こだわりの角の丸いサイコロ。
四角のすべての面を押し出し、縮小で作ったよ。
ではテクスチャを張る前に、UVの設定をしていくよ。

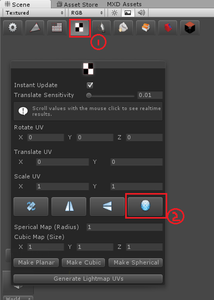

上のメニューのタイル状のアイコンをクリックして、
右下の丸い卵的なアイコンをクリック。
するとUV設定画面が出ます。
UVは、どのメッシュ（三角形）に画像のどの部分を張るか記録された情報です。

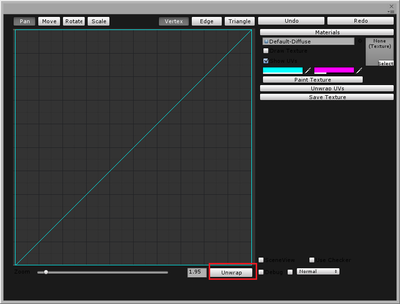

このサイコロには44メッシュあるんだけど、2つしかUVがないね。（・д・`
これは、UVが重なっていて、そう見えるだけだよ。
なのでUVを分けるために「Unwrap」ボタンで自動割り振りをしてもらうと
しっかり分かれてくれたよ。
これだと見た目でもよくわかるね。

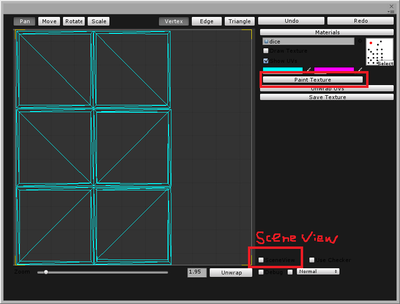

早速、「PaintTexture」でテクスチャを書いていくよ。
※マテリアルにテクスチャを設定したあとなら
「SceneView」にチェックを入れておくと（かなり見づらい）、
Scene画面でリアルタイムで確認できるよ。

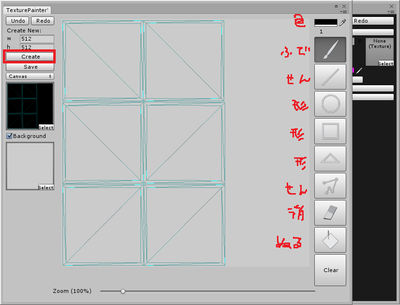

ペイント画面
テクスチャが表示されるので、いったん「Create」ボタンを押して書いていくよ。
基本的な描画機能がそろっているので、ここで気合で書いても良いし、
大まかに書いた後に高機能のペイントツールを使ってもよいよ。
無料のペイントツールは
ファイアーアルパカがおススメ。

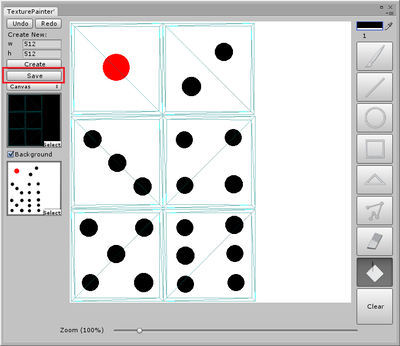

書き終わったら
「Save」で保存。

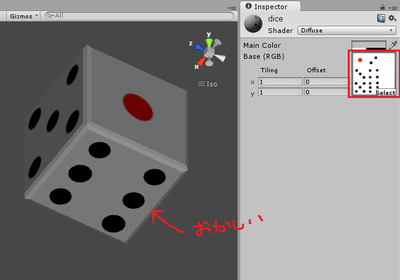

マテリアルを選択して、さっき書いたテクスチャを設定
無事サイコロができ・・・てません！
サイコロは裏面と表面の合計が7という決まりがあるので、
１－６、２－５、３－４が背中合わせにならないと
完璧なサイコロといえないね。全然だめだね。
くるくるサイコロを回してみると、
４と６の面を交換したら、完璧なサイコロになるみたい。

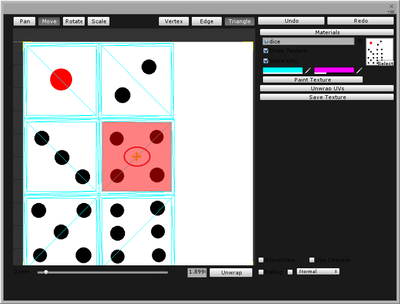

UVを設定しなおすよ。

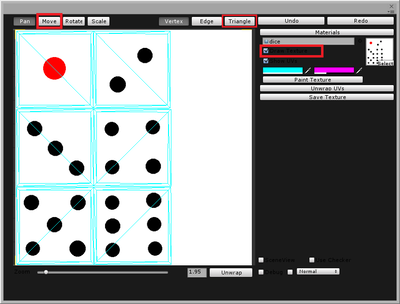

「Move」「Triangle」を選択して、「DrawTexture」にチェック。
Shiftを押したまま、UVを移動したい面を選択。
真ん中に出た黄色い矢印を持って移動。
４、と６のUVを入れ替えます。
完成。
これでGameDrawのいろはを完了とするよ。
これで君もGameDrawマスターだ！（＾ω＾
ではでは。
